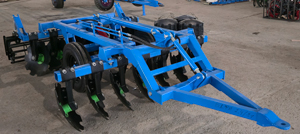

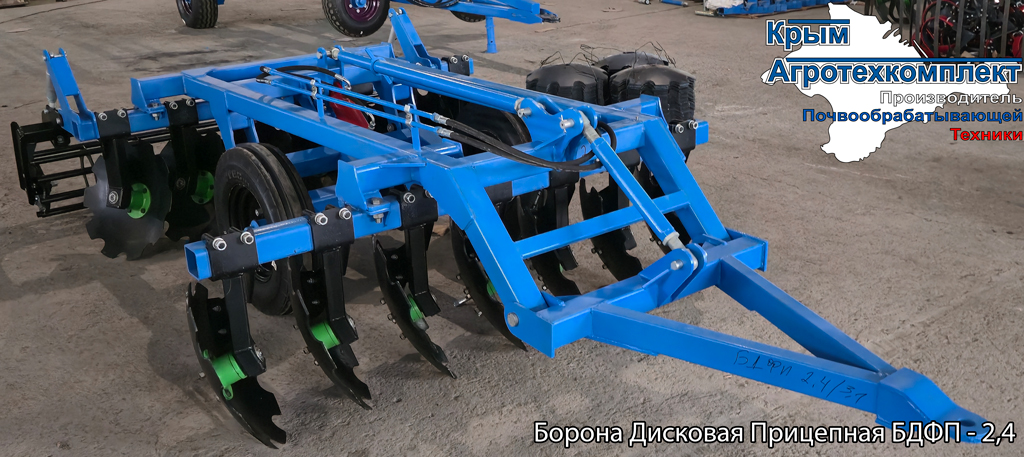

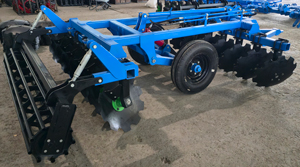

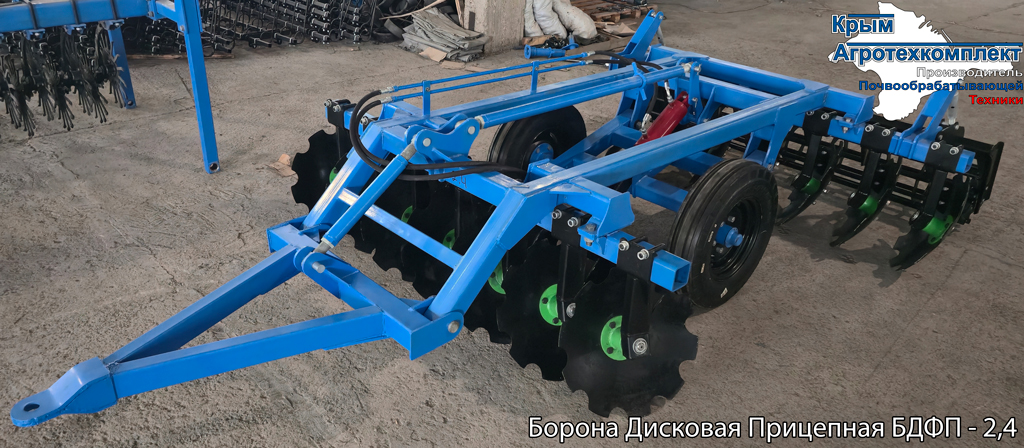

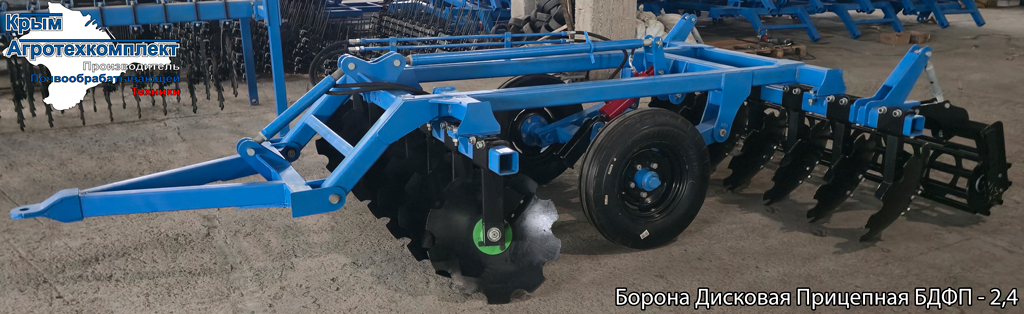

+7 (978) 467 01 54Борона предназначена для сплошной и предпосевной обработки почвы различного механического состава под технические, зерновые и кормовые культуры и с измельчением и заделкой в почву растительных остатков (освежения задернелых лугов) в различных агротехнических схемах. Регулируемая глубина обработки составляет примерно от 8 до 18 см.

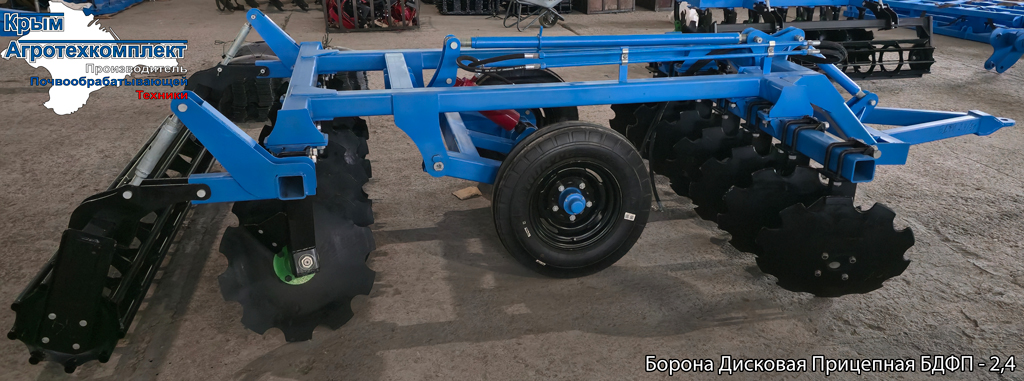

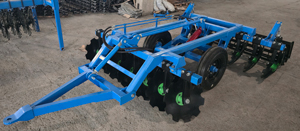

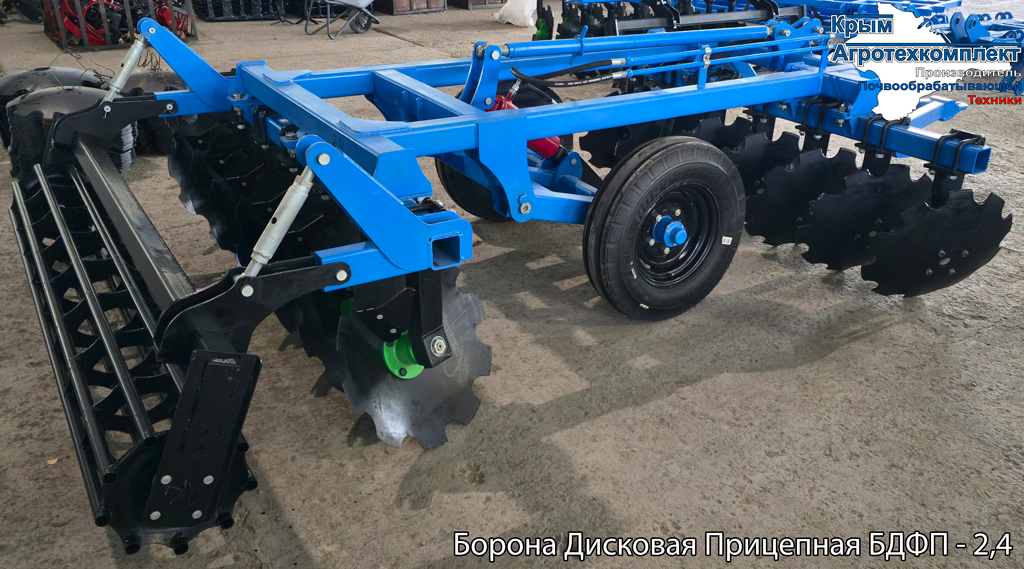

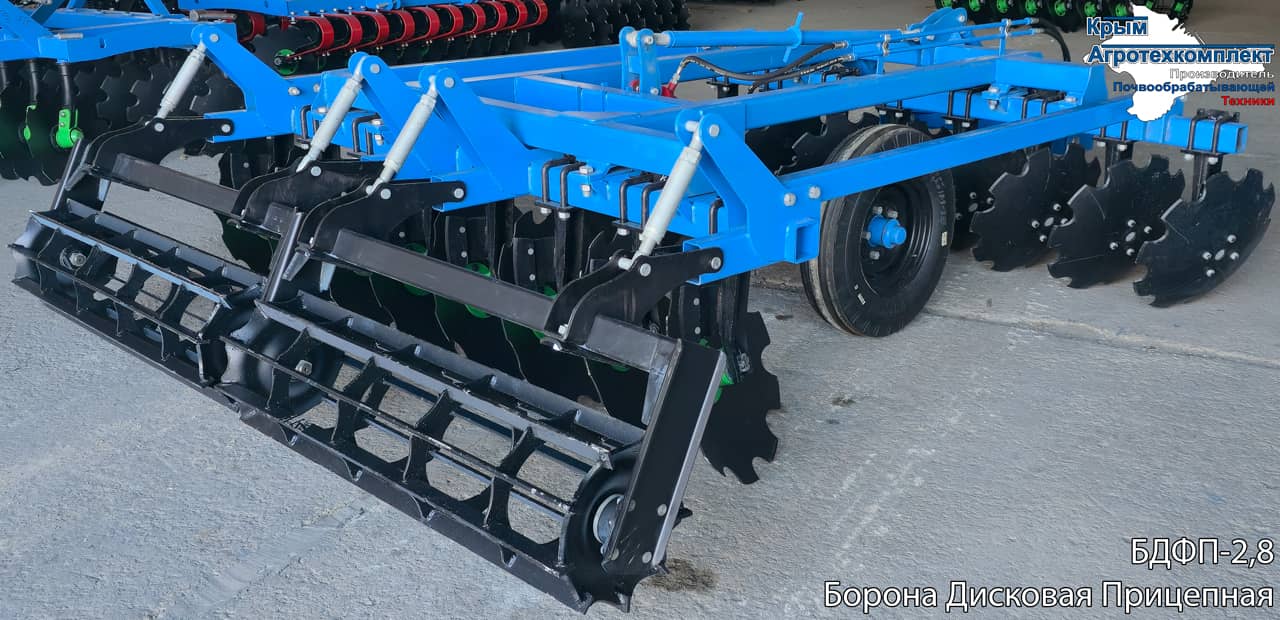

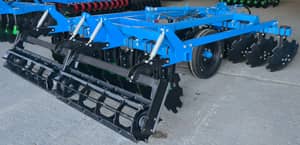

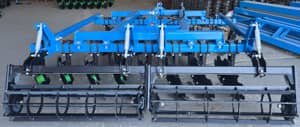

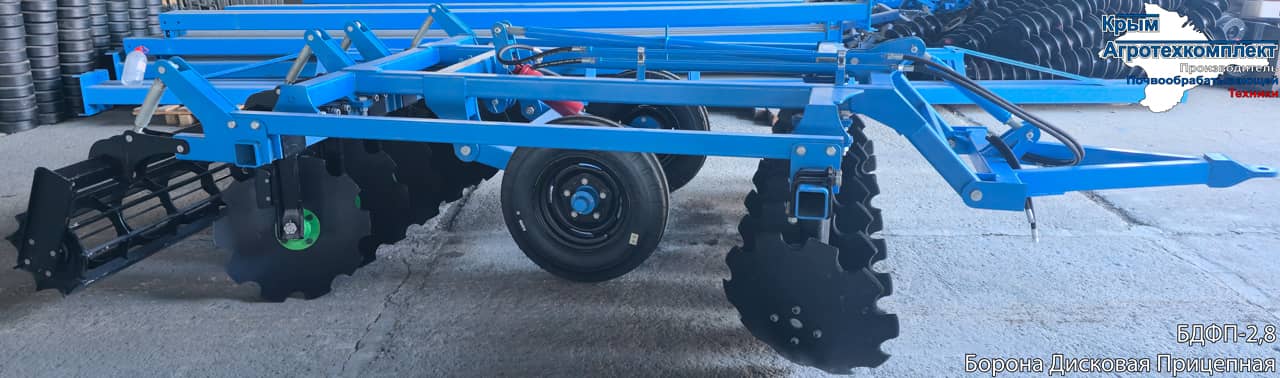

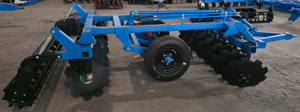

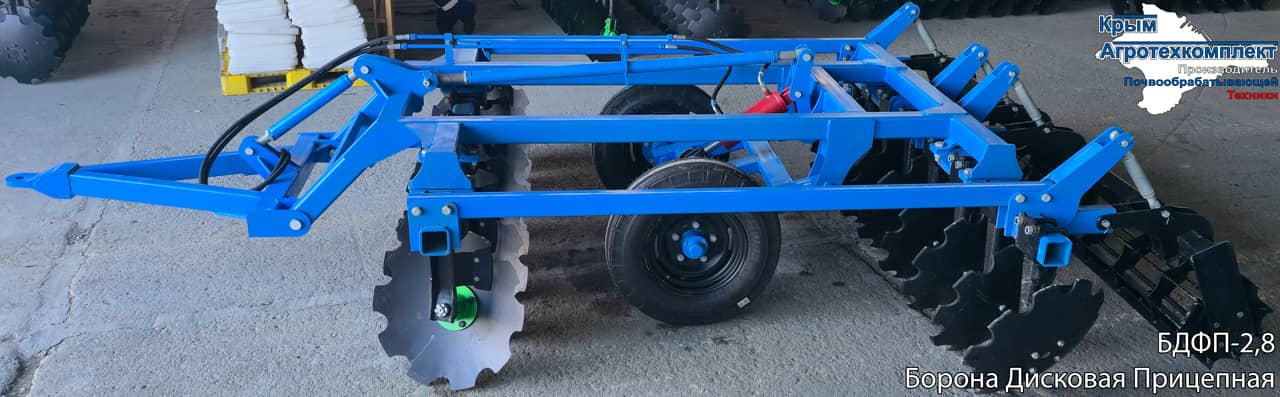

Технические характеристики прицепных борон от 2,1 до 3,1 метров.

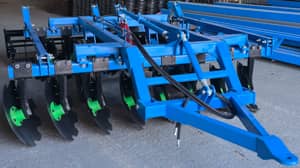

| Наименование | БДФП-2,1 | БДФП-2,4 | БДФП-2,8 | БДФП-3,1 |
| Тип | Борона Дисковая Прицепная | |||
| Рабочая скорость | 8 - 12 км/час | |||
| Глубина обработки грунта | 8 - 18 см. | |||
| Высота в транспортном положении | 1400 ± 15 мм. | |||
| Высота в рабочем положении | 1100 ± 15 мм. | |||
| Длина | 5000 ± 20 мм. | |||
| Ширина | 2380 ± 30 мм. | 2720 ± 30 мм. | 3060 ± 30 мм. | 3400 ± 30 мм. |
| Продуктивность от | 1,7 Га/ч. | 1,9 Га/ч. | 2,2 Га/ч. | 2,5 Га/ч. |
| Мощность трактора | 70 Л.С. | 80 Л.С. | 100 Л.С. | 130 Л.С. |
| Транспортная скорость, не больше | 20 км/час | |||
| Межцентровое расстояние рабочих органов | 340 мм | |||
| Количество рабочих органов | 12 стоек | 14 стоек | 16 стоек | 18 стоек |
| Количество катков | 1 каток | 2 катка | ||
| Дорожный просвет, не меньше | 300 мм, | |||
| Вес | 1250 кг. | 1400 кг. | 1630 кг. | 1850 кг. |
Цена с НДС |
||||
| 270 000 руб. | 314 000 руб. | 362 000 руб. | 420 000 руб. | |
Дисковые Бороны БДФП производится с рабочей шириной от 2.1 до 9 метров, их можно разделить на три категории, в зависимости от их ширины
1) шириной захвата от 2,1 до 3,1 метров
2) от 3,5 до 4,2 метра
3) от 5,5 до 9 метров.
В боронах БДФП-2,1 и до БДФП-3,1 на центральные рамы используется профильная труба 100x100 с толщиной стенки от 6 и до 8 мм. На брусьях идет труба 100x100 стенка 8 мм. На боронах БДФП-3,5 и до БДФП-4,2 на центральные рамы используется профильная труба 100x150 с толщиной стенки от 6 и до 8 мм. Бороны с шириной захвата от 5,5 метра и шире идут с конструкцией рамы, типа «Евро-Складивание» (Бабочка). Комплектуется пластинчатыми или трубчатыми цилиндрическими катками диаметром 360мм.
Технические характеристики прицепных борон от 3.5 до 4.2 метров.
| Наименование | БДФП-3,5 | БДФП-3,8 | БДФП-4,2 |
| Тип | Борона Дисковая Прицепная | ||
| Рабочая скорость | 8-12 км/час | ||
| Глубина обработки грунта | 8-18 см. | ||
| Высота в транспортном положении | 1500 ± 15 мм. | ||
| Высота в рабочем положении | 1200 ± 15 мм. | ||
| Длина | 5000 мм. | ||
| Ширина | 3740 ± 30 мм. | 4080 ± 30 мм. | 4420 ± 30 мм. |
| Продуктивность | 2,8 Га/ч. | 3,1 Га/ч. | 3,4 Га/ч. |
| Мощность трактора | 160 Л.С. | 180 Л.С. | 200 Л.С. |
| Транспортная скорость, не больше | 20 км/час | ||
| Межцентровое расстояние рабочих органов | 340 мм | ||
| Количество рабочих органов | 20 стоек | 22 стоек | 24 стоек |
| Количество катков | 2 катка | ||
| Дорожный просвет, не меньше | 300 мм, | ||
| Вес | 2220 кг. | 2330 кг. | 2440 кг. |
Цена с НДС |
|||
| 500 000 руб. | 595 000 руб. | 630 000 руб. | |
Борона содержит два ряда дисков, каждый из которых расположен на индивидуальной стойке, которая крепится к брусу двумя Г-образными скобами (диаметр 20 мм.). Данная конструкция исключает забивание междискового пространства. Борона может эксплуатироваться во всех почвенно-климатических зонах где влажностью почвы не прывешает 27 процентов и с твердостью почвы не больше 3,5 Мпа, а так же не рекомендуется эксплуатация данной бороны в районах со значительными каменистыми включениями. За счёт использования в конструкции индивидуальных стоек фронтальная борона может использоваться на высоких рабочих скоростях – до 14 км/ч.
Стойка БДФ-БДФП
Дисковый рабочий орган, представляющий собой установленный на ступице вырезной сферический диск (ромашка), диаметром Ø640±5мм. и толщиной 6 мм., с внутренней заточкой по всему контуру. Благодаря особой геометрии трубчатой стойки установлен под оптимальным углом атаки к линии тяги и углом к вертикали, обеспечивающим качественное крошение, дробление и оборот срезаемого пласта.
В отличии от подобных борон других производителей конструкции данной бороны используются диски ромашка (вырезные сферические) диаметром Ø640±5мм, толщиной 6мм, изготовленные из стали марки 65Г или 30MnB5 (борсодержащая сталь). Во время изготовления диски термически обрабатываются, что обеспечивает твёрдость 36-44 HRC.
Диски устанавливаются на ступицы, которые вращются вокруг оси на роликовых подшипниковых (Подшипник 127509 - УАЗ-овский ступичный) узлах под углом атаки и вертикальным наклоном 21 градусов.
| Борона комплектуется тремя видами ступиц | |
| Красная ступица | 3210 ГОСТ 333-71 |
| Синяя ступица | 3209 ГОСТ 333-71 |
| Чёрная ступица | 127509 ГОСТ 333-71 |
| Зелёная ступица | 537909 ГОСТ 8338-75 |
Технические характеристики прицепных борон от 5.5 до 9 метров.
| Наименование | БДФП-5.5 | БДФП-6.3 | БДФП-7.0 | БДФП-8.0 | БДФП-9.0 | |||
| Тип | Борона Дисковая Прицепная | |||||||
| Рабочая скорость | 8-14 км/час | |||||||
| Глубина обработки грунта | 8-18 см. | |||||||
| Высота в транспортном положении | 3550 ± 15 мм. | |||||||
| Высота в рабочем положении | 1700 ± 15 мм. | |||||||
| Длина в транспортном положении | 5050 ± 30 мм. | 5350 ± 30 мм. | 6250 ± 30 мм. | 6900 ± 30 мм. | ||||
| Длина в рабочем положении | 7550 ± 30 мм. | 7850 ± 30 мм. | 8550 ± 30 мм. | 8890 ± 30 мм. | ||||
| Ширина в транспортном положении | 2650 ± 30 мм. | |||||||
| Ширина в рабочем положении | 5800 ± 30 мм. | 6500 ± 30 мм. | 7150 ± 30 мм. | 8500 ± 30 мм. | 9180 ± 30 мм. | |||
| Продуктивность от | 4,7 Га/ч. | 5.2 Га/ч. | 5.7 Га/ч. | 6.8 Га/ч. | 7.2 Га/ч. | |||
| Мощность трактора | 250 Л.С. | 280 Л.С. | 310 Л.С. | 380 Л.С. | 420 Л.С. | |||
| Транспортная скорость, не больше | 20 км/час | |||||||
| Межцентровое расстояние рабочих органов | 340 мм | |||||||
| Количество рабочих органов | 32 стоек | 36 стоек | 40 стоек | 48 стоек | 52 стоек | |||
| Количество катков | 4 катка | |||||||
| Дорожный просвет, не меньше | 300 мм, | |||||||
| Вес | 4350 ± 50кг. | 4500 ± 50кг | 4650 ± 50кг | 5300 ± 50кг | 5650 ± 50кг | |||
Цена с НДС |
||||||||
| 1 320 000 руб. | 1 440 000 руб. | 1 536 000 руб. | 1 680 000 руб. | 1 920 000 руб. | ||||
Металлический пыльник который установлен на ось при сборке перекрывает ступицу, образуя защитную конструкцию, которая дополняется манжетой с сальником внутри и пыльником снаружи. Узел очень хорошо герметизирован от внешней среды за счёт данной конструкции.
Фиксирующая и регулирующая гайка подшипника ступицы закрывается фланцем с колпаком, который выполняет две функции :
- герметизацию ступицы
- закрепление рабочего органа (диск БДФ) на ступице.
Чистик двумя болтами с квадратным подголовниками крепится к кронштейну с двумя пазами, который в свою очередь приварен к стойке и при работе бороны очищает рабочий орган (диск БДФ ромашка) от налипания почвы, наматывание растений, забивания пожнивных остатков, а так же направляет поток почвы в сторону дробя и оборачивая его.

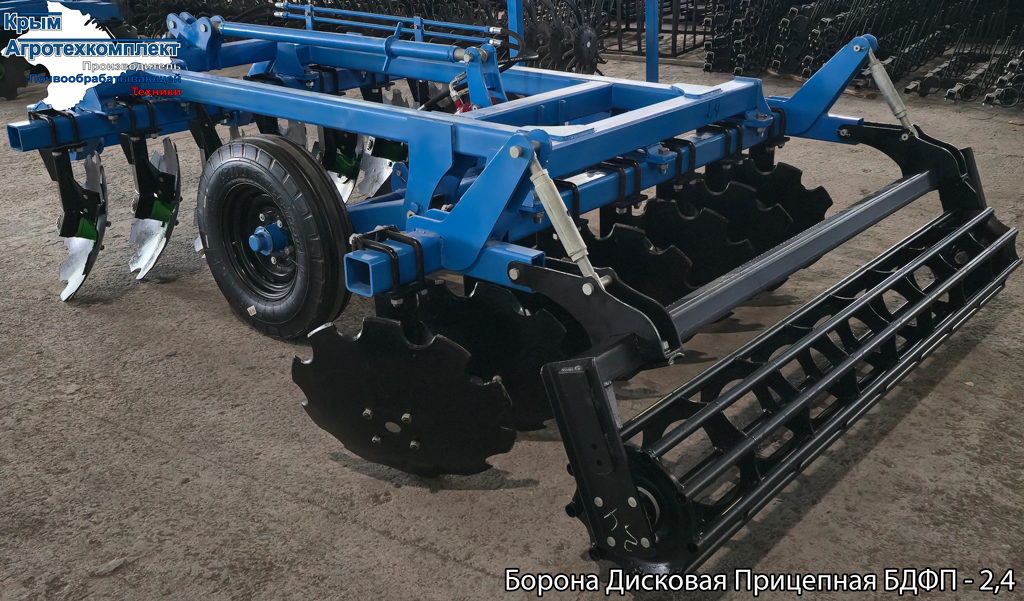

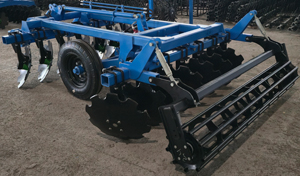

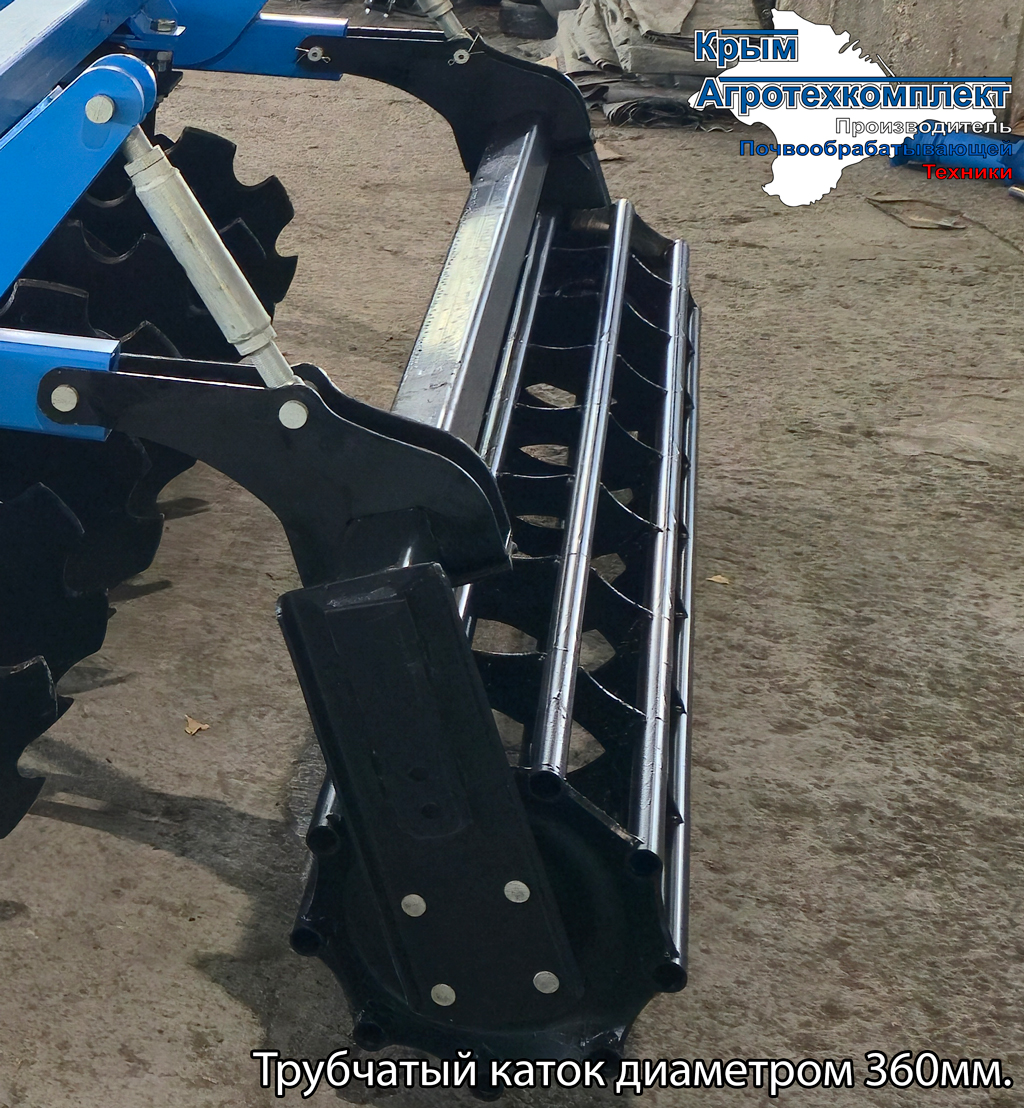

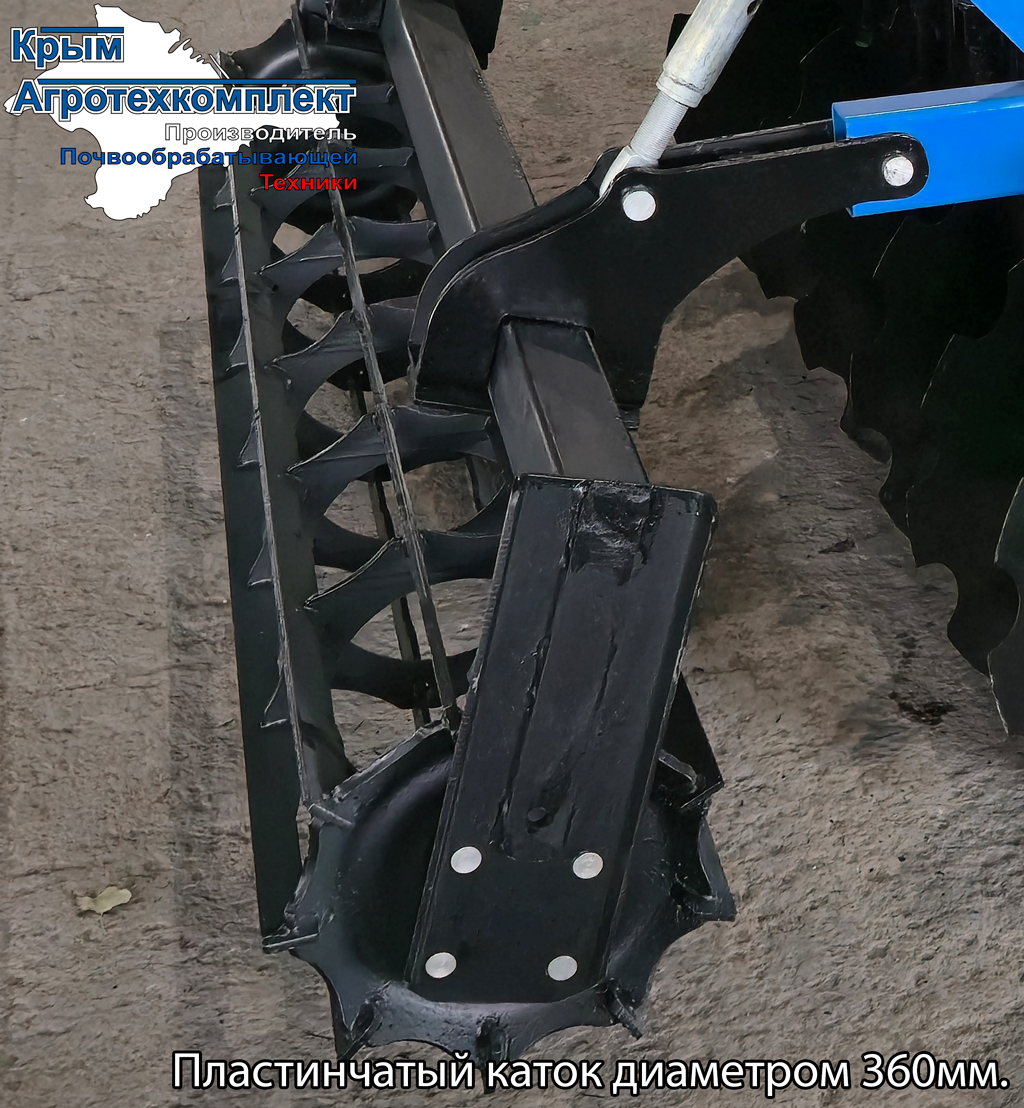

Борона Комплектуется пластинчатыми или трубчатыми цилиндрическими катками диаметром 360мм.
Задние катки бороны обеспечивают выполнение двух функций:
- дробят почву
- уплотняет и выравнивает поверхность
Кроме выше упомянутых функций с помощью катка для навесных борон выставляется глубина обработки почвы, которая варьируется, как указанно выше от 8 до 18 см.
Необходимая глубина рыхления и стабильный ход агрегата борона-трактор обеспечивается талрепом (винтовой механизм с правой и левой резьбой), который обеспечивает регулировку вертикального положение катка .
Борона агрегатируется с оснащенными гидросистемой тракторами мощностью от 80 (для прицепной бороны БДФП-2,4) до 200 (для прицепной бороны БДФП-4,2) лошадиных сил в зависимости от ширины захвата орудия.
При помощи талрепов производится регулировка высоты хода (глубины обработки) пластинчатого катка диаметром 380 мм.
Конструкция крепления катка позволяет смещать (передвегать) каток в лево или право (при необходимости).
