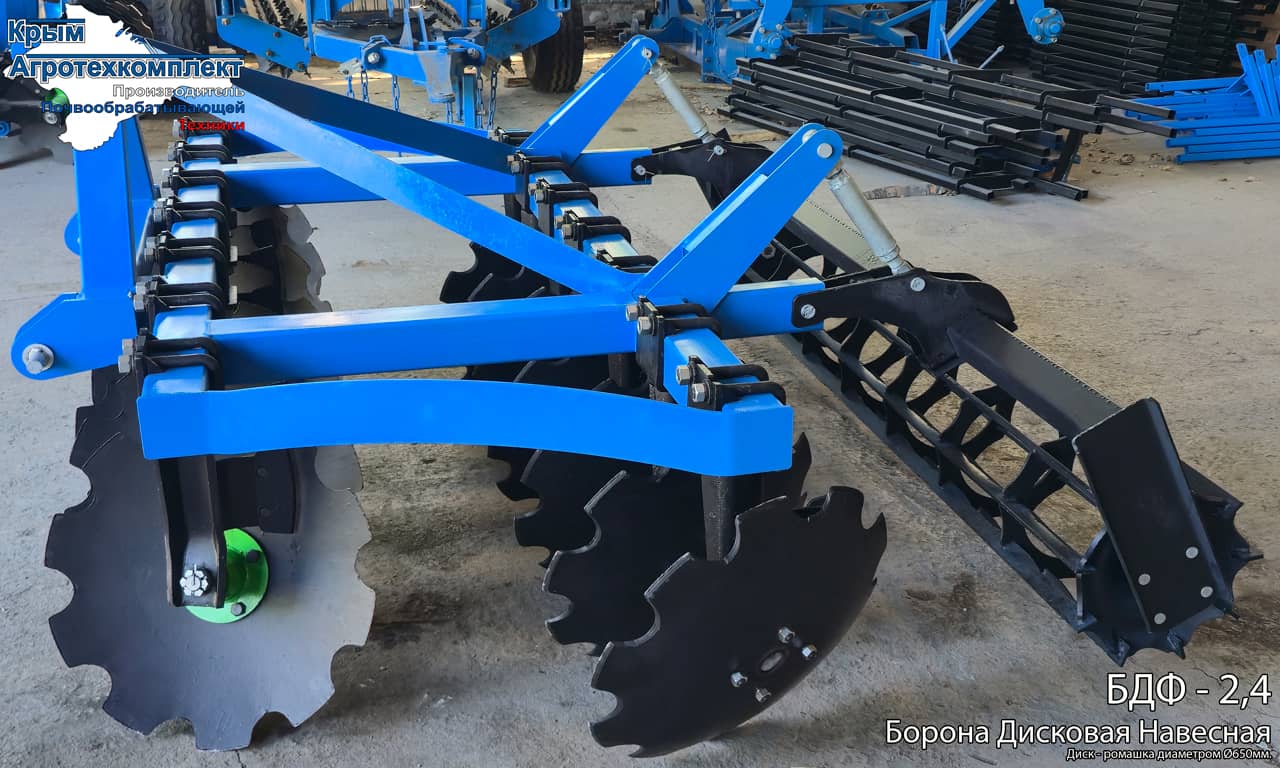

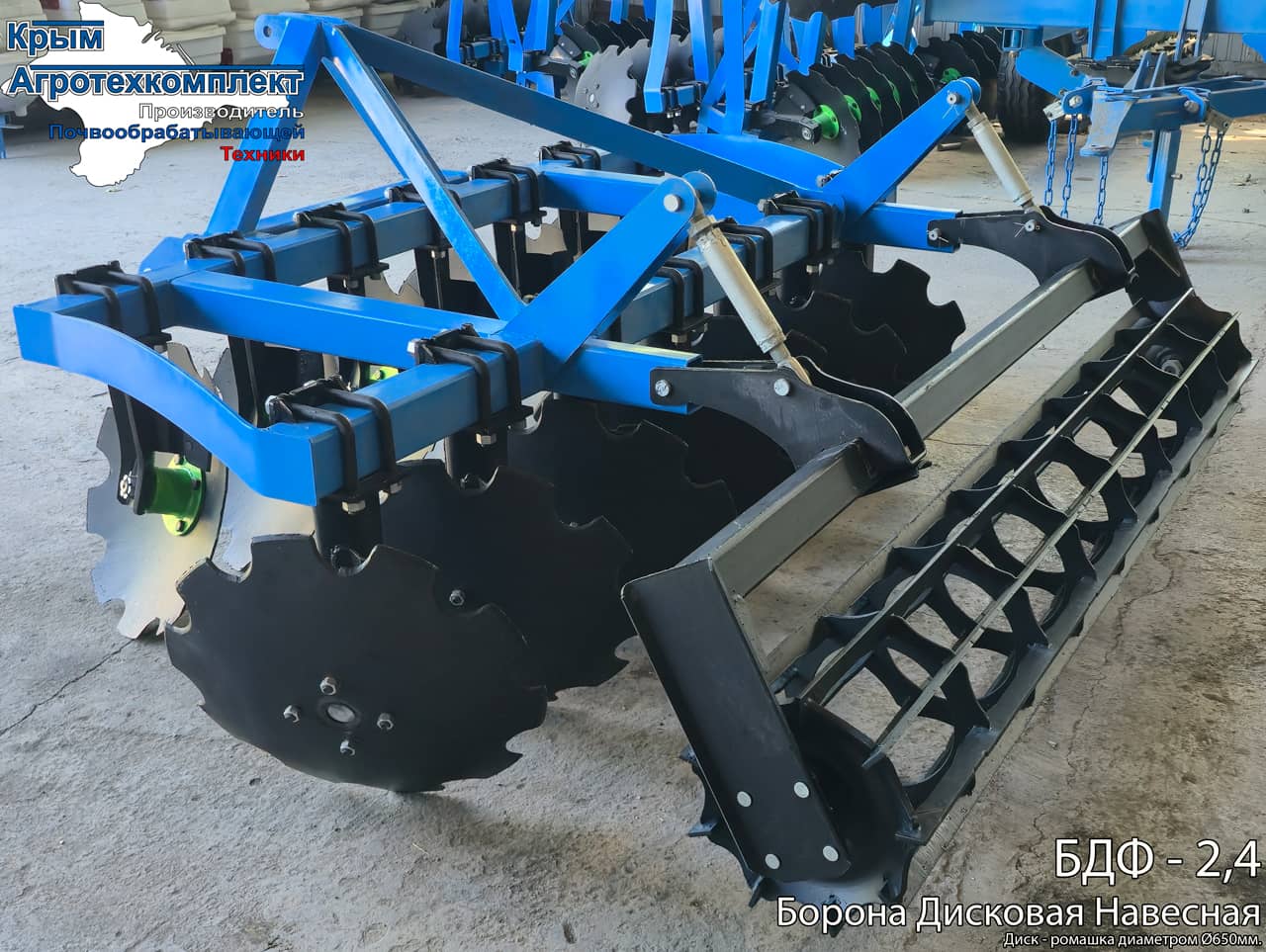

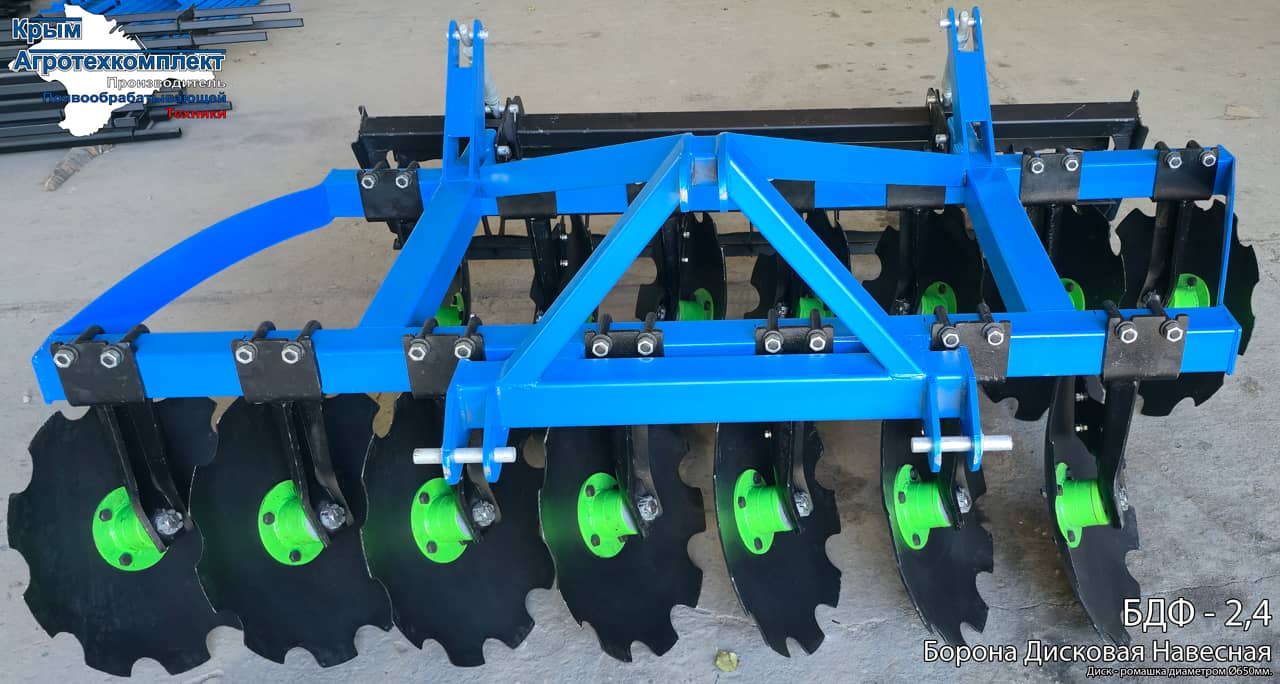

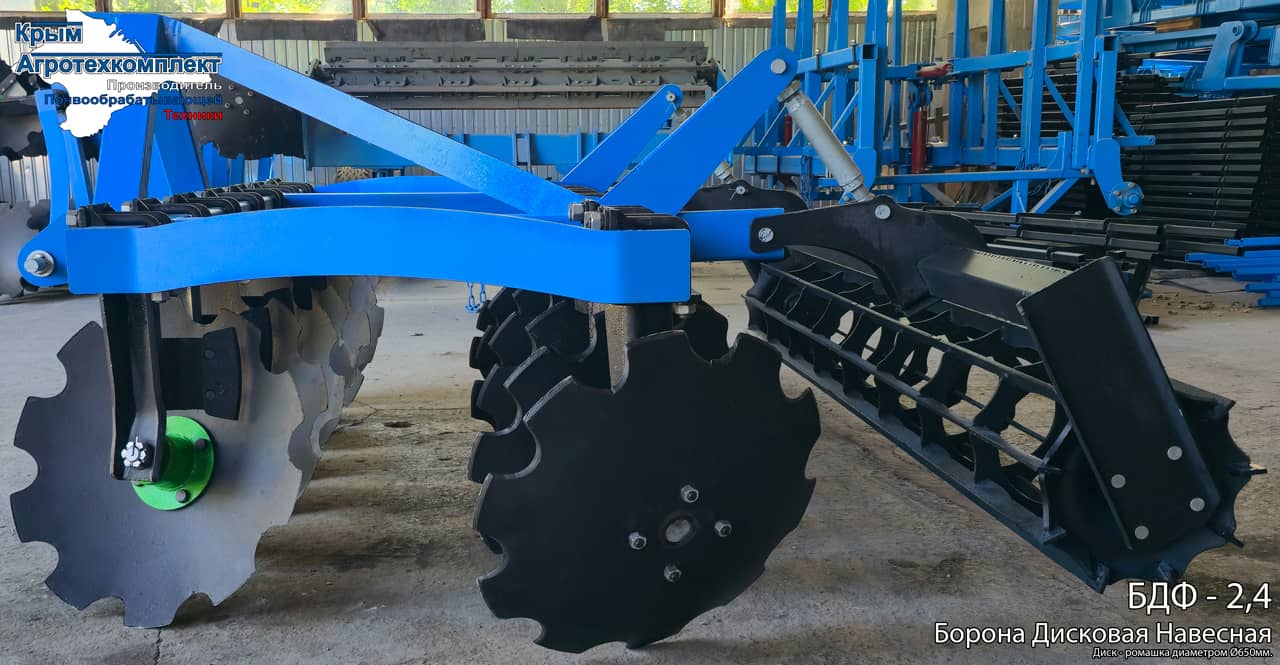

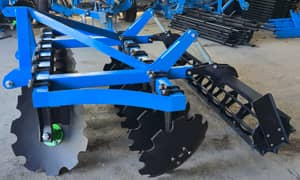

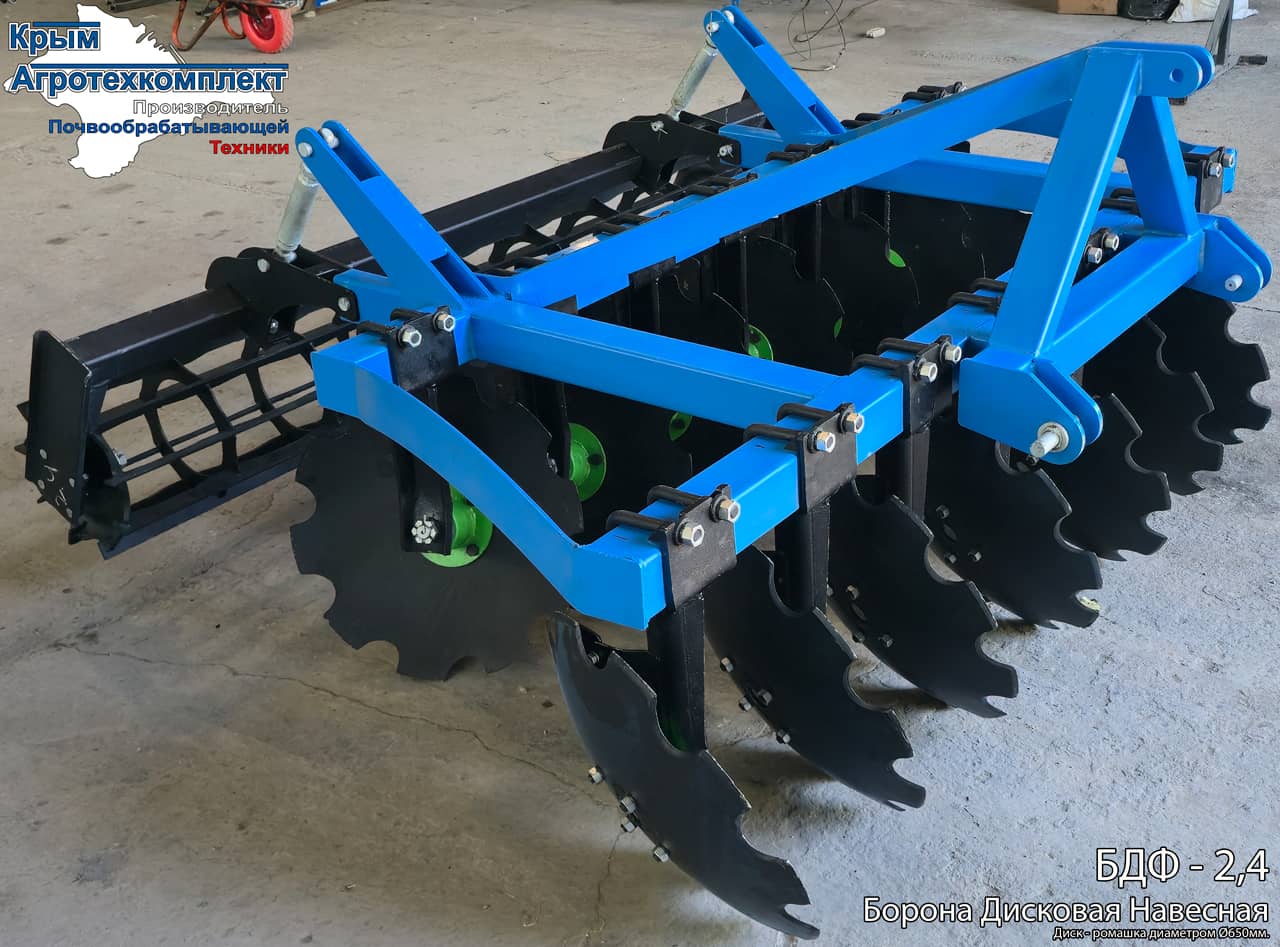

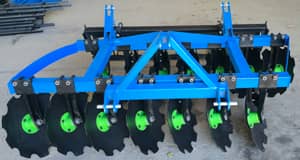

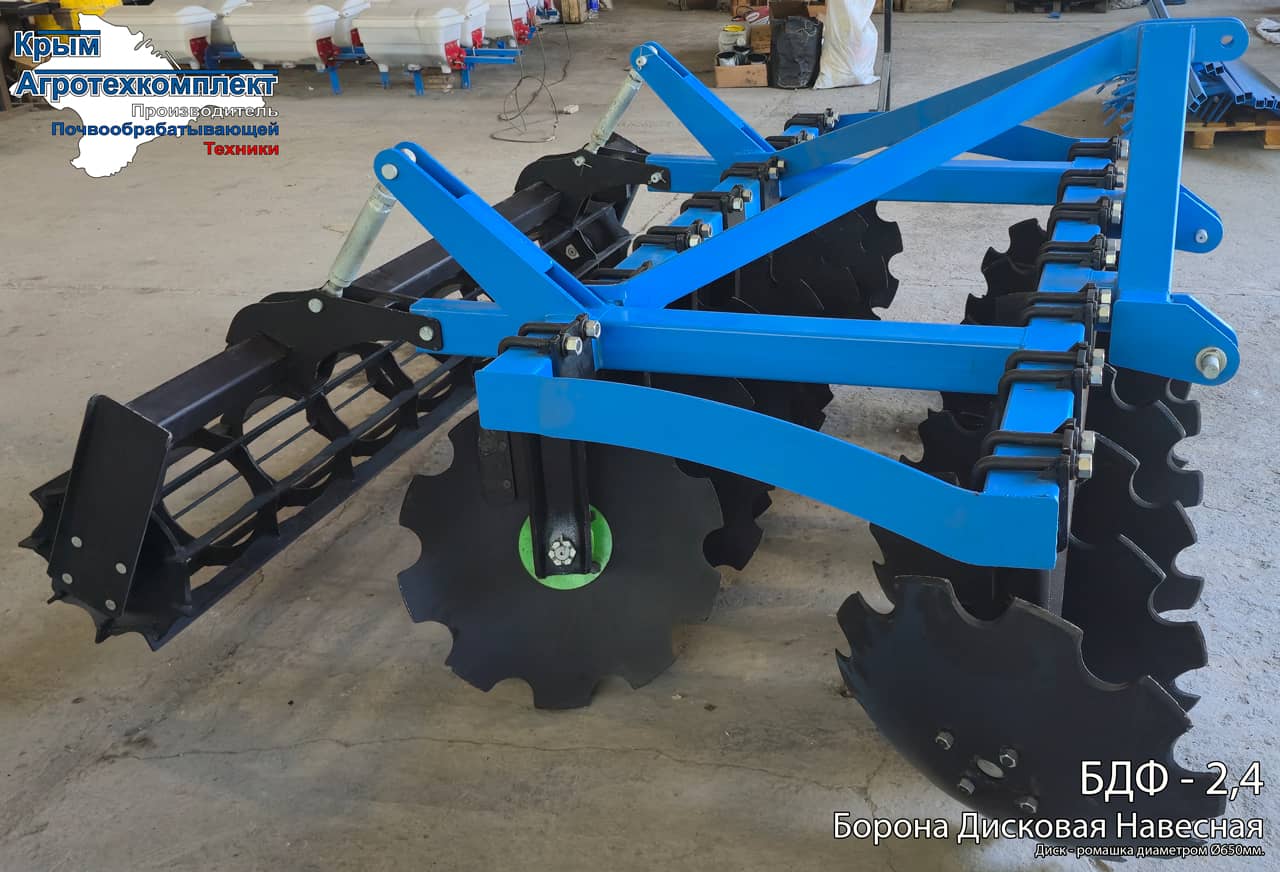

+7 (978) 467 01 54Борона предназначена для сплошной и предпосевной обработки почв различного механического состава под технические, зерновые и кормовые культуры и с измельчением и заделкой в почву растительных остатков (освежения задернелых лугов) в различных агротехнических схемах. Регулируемая глубина обработки составляет примерно от 8 до 18 см.
Технические характеристики.
| Наименование | БДФ-1,8 | БДФ-2,1 | БДФ-2,4 | БДФ-2,8 | БДФ-3,1 |
| Тип | Навесная | ||||
| Рабочая скорость | 8-12 км/час | ||||
| Глубина обработки грунта | 8-18 см. | ||||
| Ширина | 1,8 м. | 2,1 м. | 2,4 м. | 2,8 м. | 3,1 м. |
| Продуктивность | 1,5 Га/ч. | 1,7 Га/ч. | 2,0 Га/ч. | 2,3 Га/ч. | 2,6 Га/ч. |
| Мощность трактора | 40 ÷ 60 Л.С. | 60 ÷ 80 Л.С. | 80 ÷ 100 Л.С. | 90 ÷ 120 Л.С. | 110 ÷ 140 Л.С. |
| Транспортная скорость, не больше | 20 км./час | ||||
| Дорожный просвет, не меньше | 300 мм. | ||||
| Перевод в транспортное и рабочее положения | Гидравлическое, гидрофицированная навесной системой трактора | ||||
| Количество рабочих органов | 10 стоек | 12 стоек | 14 стоек | 16 стоек | 18 стоек |
| Количество катков | 1 каток | 2 катка | |||
| Вес. (без ЗИП) | 690 кг. | 780 кг. | 880 кг. | 1080 кг. | 1250 кг. |
| Габаритные размеры | |||||
| - длинa - ширина - высота |
2000±20 мм. 2050±30 мм. 1200±15 мм. |
2000±20 мм. 2400±30 мм. 1200±15 мм. |
2000±20 мм. 2700±30 мм. 1250±15 мм. |
2000±20 мм. 3100±30 мм. 1250±15 мм. |
2000±20 мм. 3400±30 мм. 1250±15 мм. |

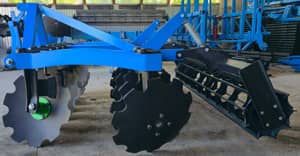

Борона содержит два ряда дисков, каждый из которых расположен на индивидуальной стойке, которая крепится к брусу двумя Г-образными скобами (диаметр 20 мм.). Данная конструкция исключает забивание междискового пространства. Борона может эксплуатироваться во всех почвенно-климатических зонах где влажностью почвы не прывешает 27 процентов и с твердостью почвы не больше 3,5 Мпа, а так же не рекомендуется эксплуатация данной бороны в районах со значительными каменистыми включениями. За счёт использования в конструкции индивидуальных стоек фронтальная борона может использоваться на высоких рабочих скоростях – до 14 км/ч
Стойка БДФ-БДФП
Дисковый рабочий орган, представляющий собой установленный на ступице вырезной сферический диск (ромашка), диаметром Ø640±5мм. и толщиной 6 мм., с внутренней заточкой по всему контуру. Благодаря особой геометрии трубчатой стойки установлен под оптимальным углом атаки к линии тяги и углом к вертикали, обеспечивающим качественное крошение, дробление и оборот срезаемого пласта.
В отличии от подобных борон других производителей конструкции данной бороны используются диски ромашка (вырезные сферические) диаметром Ø640±5м. , толщиной 6мм, изготовленные из стали марки 65 Г или 30MnB5 (борсодержащая сталь). Во время изготовления диски термически обрабатываются, что обеспечивает твёрдость 36-44 HRC.
Диски устанавливаются на ступицы, которые вращются вокруг оси на подшипниковых узлах под углом атаки 21 градус и вертикальным наклоном 21 градус.
| Борона комплектуется тремя видами ступиц | |
| Красная ступица | 3210 ГОСТ 333-71 |
| Синяя ступица | 3209 ГОСТ 333-71 |
| Чёрная ступица | 127509 ГОСТ 333-71 |
| Зелёная ступица | 537909 ГОСТ 8338-75 |
Борона производится как навесная БДФ (рабочая ширина от 1,8 до 3,1 метров), так и прицепная БДФП (рабочая ширина от 2.4 до 4.2 метром). В обоих случаях борона комплектуется пластинчатыми цилиндрическими катками диаметром 400 мм.
Металлический пыльник который установлен на ось при сборке перекрывает ступицу, образуя защитную конструкцию, которая дополняется манжетой с сальником внутри и пыльником снаружи. Узел очень хорошо герметизирован от внешней среды за счёт данной конструкции.
Фиксирующая и регулирующая гайка подшипника ступицы закрывается фланцем с колпаком, который выполняет две функции :
- герметизацию ступицы
- закрепление рабочего органа (диск БДФ) на ступице.
Чистик двумя болтами с квадратным подголовниками крепится к кронштейну с двумя пазами, который в свою очередь приварен к стойке и при работе бороны очищает рабочий орган (диск БДФ ромашка) от налипания почвы, наматывание растений, забивания пожнивных остатков, а так же направляет поток почвы в сторону дробя и оборачивая его.
Задние катки бороны обеспечивают выполнение двух функций:
- дробят почву
- уплотняет и выравнивает поверхность
Кроме выше упомянутых функций с помощью катка для навесных борон выставляется глубина обработки почвы, которая варьируется, как указанно выше от 8 до 18 см.
Необходимая глубина рыхления и стабильный ход агрегата борона-трактор обеспечивается талрепом (винтовой механизм с правой и левой резьбой), который обеспечивает регулировку вертикального положение катка .
Борона агрегатируется с оснащенными гидросистемой тракторами мощностью от 40 Л.С. (для навесной бороны БДФ-1,8) до 140 Л.С. (для БДФ-3,1)
При помощи талрепов производится регулировка высоты хода (глубины обработки) пластинчатого катка диаметром 400 мм.
Конструкция крепления катка позволяет смещать (передвегать) каток в лево или право (при необходимости).
